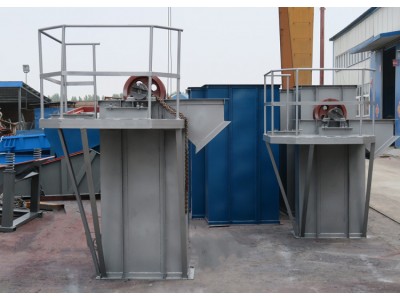

NE15～NE800多种规格提升机设备 干粘土垂直输送机

NE斗式提升机的主要结构：有运行部件：有料斗和套筒滚子链组成，驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；中部机壳：标准节（2m）和非标节（1~5m），包括带捡视门的中间节；下部装置：下部机壳、进料口、尾轴装置、张紧装置。

其特点主要有：

提升范围广，输送能力大，驱动功率小，流入式喂料，重力诱导式卸料，使用寿命长，提升高度高，密封性能好，运行平稳可靠，操作维修方便，结构紧凑，钢性好、运行费用低。
NE板链式斗式提升机属于低速高效运行平稳，平均使用寿命长的斗式提升机。

NE型板链式提升机特性：
结构特征：采用新型板式套筒滚子链条作为牵引构件
卸载特征：采用重力诱导式卸料


NE板链斗式提升机特点：

1. 头轮覆胶，能有效防止*斗带打滑及跑偏，减少动力消耗；

2. 机座增设缓冲装置，可减少振动防止提升量突增或较大异物入内使畚斗带断裂，同时在一定限度内自动调节畚斗带张紧力；

3. 可选配止逆机构，高度较高时（＞20米）可防止物料倒灌造成提升机堵塞；

4. 提升管采用咬边结构，使密封更加可靠，杜绝粉尘外泄；

5. 操作管为全敞开结构，使检测，维修更为方便；

6. 高速提升，输送量大，产量高于国内同类产品

NE板链斗式提升机的安装：

NE系列提升机为垂直式，其基础承受着提升机的全部重量，故安装前必须对基础进行检查

1、首先在基础上安装底脚螺栓，在安装下部装置，将其在基础上的相对位置校准，使机壳的基准面（上法兰面）处于水平面，然后将其暂时坚固在基础上

2、在下部装置上逐一安装中部机壳，一般情况下带捡视门中间节安装在第yi节中部机壳的位置上，首节中间节务必与上部装置链接（注意首节中间节支撑方向）

3、中部即可安装完哔校准后，安装上部装置，在一般情况下，应在上部和中部位置支撑装置，以防止机壳向侧面偏移，支撑装置应可靠地固定在附近建筑物上，并能允许提升机在垂直方面上可自由伸缩，在各链接法兰处应垫粗帆布或编织的石棉带和石棉绳，以防止灰尘外扬

4、在上部装置上安装驱动装置，首先把三片平台用螺栓联系成整体，在把整体平台和8根支撑槽钢用螺栓连接或焊接在上部机壳上，把整体平台上焊接维修架及分片栏杆，然后安装动力、链传动和链轮罩。链传动调整完哔后，再把螺栓固定，为保险起见，把底驱动底座和运动平台焊接在一起

5、安装运行部件，首先把尾轴吊到最高位置，再安装链条和料斗

6、最后安装左、右头罩，设置电器过载保护装置、电气保护开关，将输电线安装在提升机的电机上
