NE100碎矿石斗式提升机 生料斗提机 自动送料

NE斗式提升机的主要结构：有运行部件：有料斗和套筒滚子链组成，驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；中部机壳：标准节（2m）和非标节（1~5m），包括带捡视门的中间节；下部装置：下部机壳、进料口、尾轴装置、张紧装置。

NE板链斗式提升机主要特点：

1、提升机板链采用合金钢锻造，并经渗碳淬火处理，具有较强的抗拉强度和耐磨性能，与料斗连接可靠。
2、提升机中部壳体采用钢板折弯结构，刚度强，焊接变形小，提高了斗式提升机的整体性能，连接法兰采用等边角钢，并在机壳上设置有检修门，以便观察、检查提升机内部的工作情况， 出现故障时方便检修。

3、在机壳连接部位采用密封垫密封，使机壳造型美观，密封严实。
4、提升机的配重箱采用螺旋张紧，以调整传动链的松紧程度以及防止跑偏现象。为了使张紧链轮在受到不均匀的拉力后不至于发生倾斜，下部轴承与轴承座之间为球面结合，采用调心轴承，起到自动调心的作用。
5、进料口分为高位和低位两种：高位与水平面成60°角，用于运送潮湿及粉状等散落性较差的物料；低位与水平面成45°角，用于运送干燥与散落性好的物料，且进料口的位置高于底轴中心100～150mm,使之形成装入和掏取相结合，可避免进料口集料堵塞，既减少提升机的运行阻力，又增大料斗的充满系数。

NE板链斗式提升机突出优势：

1、整机结构紧凑，外形尺寸小，所占空间小

2、中部机壳均为折弯构件焊接而成，使机壳具有高的整体刚度和可靠性

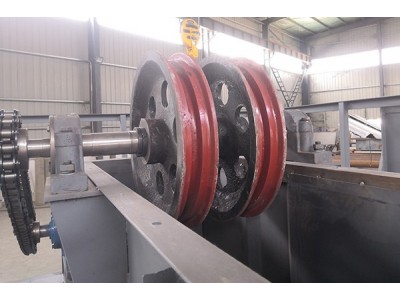

3、传动链轮为整体式结构，且表面经过强化处理，安装方便、强度高、耐磨损

4、各节之间及检修门处均设置有密封装置，保证无粉尘外泄，实现清洁、环保

NE斗式提升机产品技术参数表：

型号	输送量m³/h	最大粒度mm	物料松散密度（t/m³）	最大提升高度m	功率范围kw
NE15	10-15	40	0.6-2.0	35	1.5-5
NE30	18.5-31	55	0.6-2.0	50	1.5-11
NE50	35-60	60	0.6-2.0	45	1.5-18.5
NE100	75-110	70	0.6-2.0	45	5.5-30
NE150	112-165	90	0.6-2.0	45	5.5-45
NE200	170-220	100	0.6-1.8	40	7.5-55
NE300	230-340	125	0.6-1.8	40	11-75
NE400	340-450	130	0.6-1.8	30	18.5-90
NE500	450-550	140	0.6-1.8	30	30-110
NE600	550-660	150	0.6-1.8	30	37-132
NE800	680-830	165	0.6-1.8	30	160
