本公司专业生产锂电池电芯预热隧道炉-新能源定子隧道炉-绝缘固化隧道炉-全自动电芯预热隧道炉-地轨线隧道炉-汽车零部件专用电池隧道炉等等就找苏州恒玖锦业智能科技有限公司。

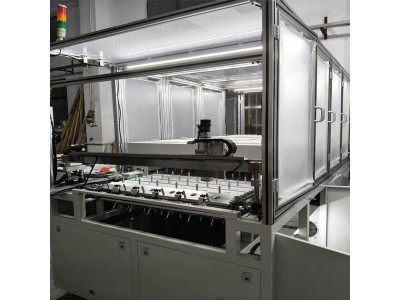

新能源定子隧道炉是针对新能源汽车驱动电机定子的绝缘涂层固化、预热处理等关键工艺设计的连续式加热设备，主要应用于定子绕组绝缘漆固化、铜线防护涂层烘干、滴漆前预热等环节。其核心价值在于通过精准温控与适配性设计，实现绝缘材料的充分交联固化，同时保护硅钢片、铜线等基材不受损伤，最终保障电机的绝缘等级（如 H 级）、散热效率与长期运行稳定性，是比亚迪、宁德时代等头部企业电机生产线的关键配套设备。
二、核心结构设计：适配定子特性与生产场景
1. 炉体与保温系统
- 基础结构：采用长方体隧道式模块化设计，炉体外壳为冷轧钢板（表面防腐处理），内胆选用 304 不锈钢板，耐高温且易清洁，可根据定子尺寸灵活扩展炉体长度。
- 保温配置：采用高密度硅酸铝纤维与气凝胶复合保温层，热损失率较传统材料降低 40% 以上，炉体表面温度控制在安全范围，避免烫伤风险，高纬度地区可定制加厚保温层减少热损耗。
- 密封设计：预热区、冷却区进出口设升降闸门，减少炉内温度流失，部分设备支持氮气注入系统，可将氧气浓度控制在≤10ppm，满足高洁净度固化需求。
2. 加热与温控系统
- 加热元件：选用耐高温镍铬合金丝或高效加热管，经 2000 小时高温老化测试无氧化变形，加热功率可根据定子尺寸与产能定制，单台设备加热段可划分 3-8 个独立温控区。
- 温控核心：搭载嵌入式铂电阻传感器（多点分布）与 PID 动态调节算法，实时捕捉温度波动并补偿，控温精度可达 ±1℃，同一截面温差控制在 ±3℃以内，薄壁转子场景可实现 ±2℃径向温差控制。
- 温度曲线定制：支持可编程温度曲线，如新能源驱动电机定子的 “120℃预热 - 150℃恒温 - 80℃降温” 曲线，或伺服电机的 “5℃/min 缓慢升温” 模式，参数可存储且换型时一键调取。
3. 热风循环与气流优化
针对定子绕组端部凸起、转子通风槽等复杂结构，采用 “定向风嘴 + 微湍流补偿 + 环形循环” 的组合设计：
- 对转子通风槽配置可调节角度的细长风嘴，将热流精准导入槽内；
- 定子绕组区域通过侧向导流板形成微湍流，平衡线圈凸起与平面的温度差；
- 顶部静压室与底部导流风道形成闭环热循环，配合变频风机，避免局部低温区。
-
4. 输送与自动化系统
- 输送装置：标配镂空式耐高温聚四氟乙烯网带或陶瓷滚筒，支持自动张紧功能，避免跑偏导致工件磕碰；输送带速度 0.5-5m/min 可调，适配不同固化时长需求。
- 自动化集成：高端机型可集成自动上料、检测、冷却、下料系统，通过 X/Y 轴导轨与升降平台实现定子自动转运，配备检测装置实时监控预热效果，不合格品可及时剔除，完全对接流水线生产。
- 智能联动：支持与 MES 系统对接，实现工艺参数上传、故障报警远程推送，内置自诊断系统可提前预警部件异常，维修响应时间缩短 30% 以上。
