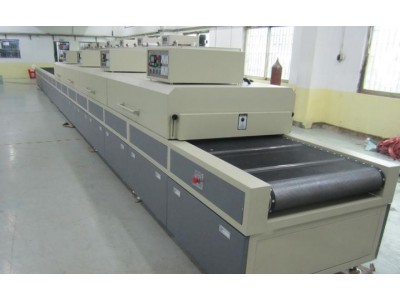

非标定制隧道烘干炉（隧道式烘干炉）出口品质

一、主 要 技 术 参 数

外形尺寸规格 （约） 总长 8000m、宽 1.4m、高 1.76m、进料口高 0.2m、

加热部分长 6.8m、 进料口宽 1.0m、进料长 0.6m、出料长 0.6m

内胆尺寸 长 6.8m×宽 1.0m×高 0.2m 温区 分 3 个温区独立控制。

温度范围 室温～+200℃，可调可恒温 。

温度均匀度 £±2%℃(恒温状态下，空载测试)

仪表温控精度 £±1℃ 升温速率 ≥8℃/min

热源 不锈钢翅片式发热管电加热 运风方式 水平运风。

电源 三相五线制，380V，50HZ。配独立控制电箱 功率(约)

总功率约 63KW。 二、炉 体 结 构 特 征 外壳材料

采用 Q235T1.5 冷板喷塑折弯焊接而成。表面喷塑处理。

内胆材料 1. 内胆冲孔板 1.5 厚 SUS201 不锈钢板制作。

保持内胆清洁无尘，防生锈、耐腐蚀。

控 制 系 统

隧道炉温度传感器 K 型高精度温度传感器/螺杆型 电控部分 独立电柜，人机界面采用 PLC+触摸屏控制，

其它电器配件采用正 泰、德力西等优质品牌。

主温控系统 采用台湾宣荣 H961 电脑智能型数显温控器及 SSR/SCR 固态继电器 输出，配有 PV 和 SV 数字显示窗口，控温精准。

 超温报警 当实际检测温度超过超温保护设定值时，自动切断加热电源，起 到双重保护功能。 声光报警 配带蜂鸣器的报警装置

接地保护 结构件安全接地保护 过载报警 配有传动过载保护功能，马达短路过载保护， 电源缺相、相 序保护 配有相序保护器，

缺相逆相保护， 其它安全功能 防呆提醒，漏电保护、马达热过载保护、超温断电报警、传动异 常报警。机头机尾各设急停开关。

我司专业生产隧道式烘干炉,通道烘箱,网带式加热炉,流道烘箱,烘干线,天然气加热炉,天然气隧道烘箱,烘烤房,热风循环隧道炉,高温烧结炉等自动化上下料烘干设备。
